双筒网式磁芯过滤器（SWCQ型，JB/ZQ4592-97）

双筒网式磁芯过滤器（SWCQ型，JB/ZQ4592-97）
一、概述
产品适用于公称压力为0.63MPa的稀油润滑系统中，用以过滤润滑油中的污垢杂质，由于内部装有磁芯，因此还能吸附磁性的微粒（这种微粒能通过滤网）避免机械摩擦副的过早磨损；在性能上优于一般的过滤器；由二组过滤筒和一个三位六通阀组成，工作时一过滤筒工作，另一过滤筒备用，可实现不停车切换过滤筒，达到润滑系统连续工作的目的。

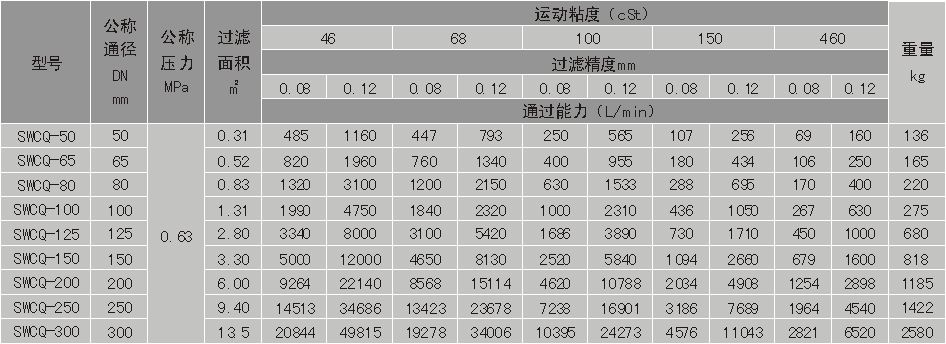

二、技术参数

注：滤芯清洗压降不大于0.15MPa。

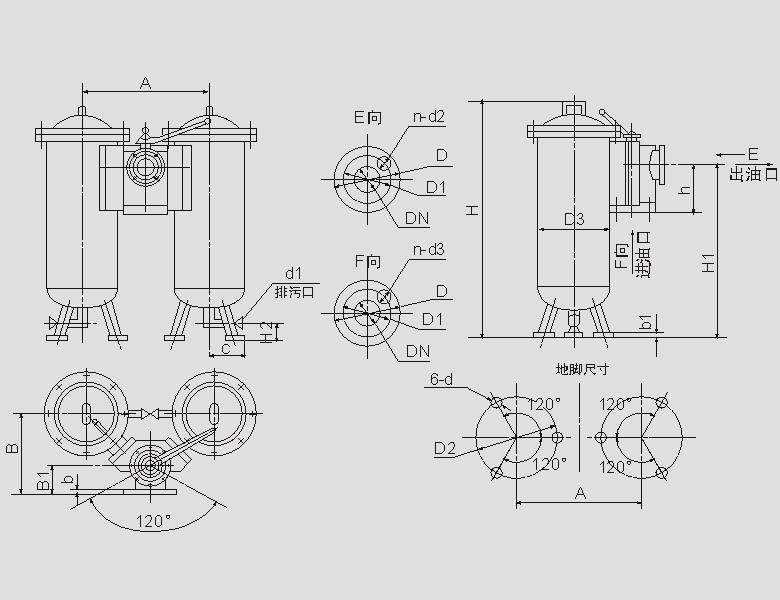

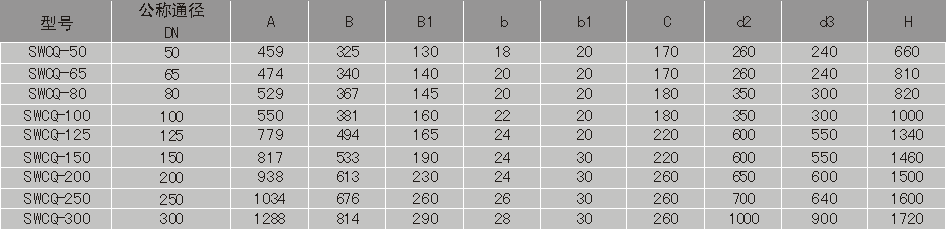

三、外形结构及尺寸

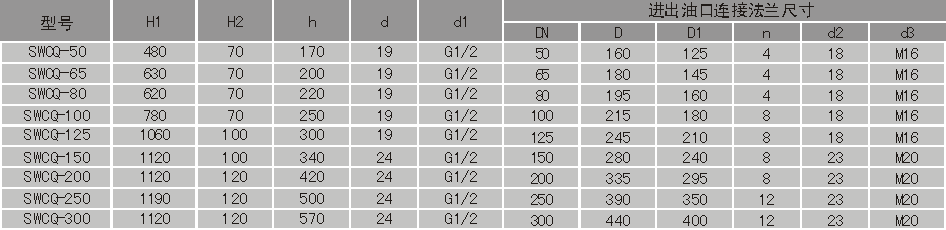

（续上表）

法兰连接尺寸按JB/T81《凸面板式平焊钢制管法兰》（PN=1MPa）的规定。

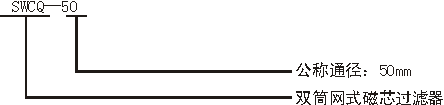

四、型号标注说明
公称通径为50的双筒网式磁芯过滤器；
​
