磁过滤器（CLQ型）

磁过滤器（CLQ型）
一、概述
CLQ型磁过滤器适用于稀油润滑系统，它安装在稀油站回油管的末端，稀油润滑系统的回油经过磁过滤器流进油箱，它能滤出其它过滤器无法滤出的细小磁性杂质。
经过磁过滤器的油流速度推荐为0.23～0.59m/s。

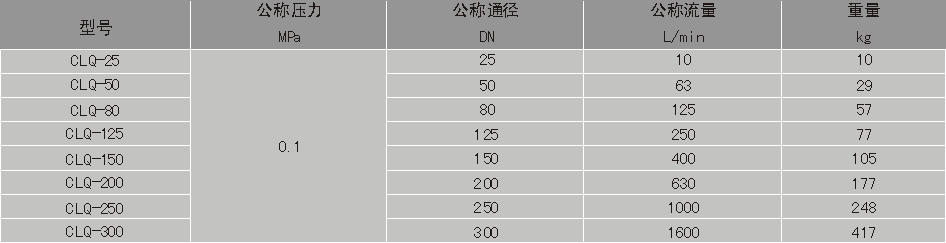

二、技术参数

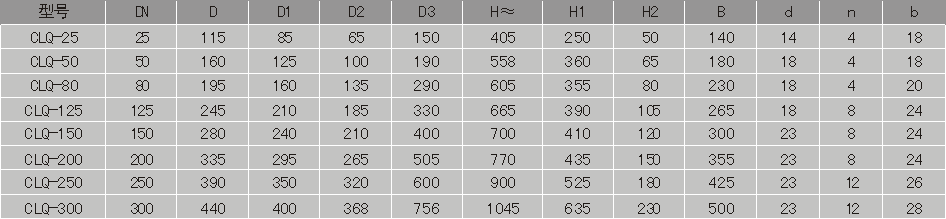

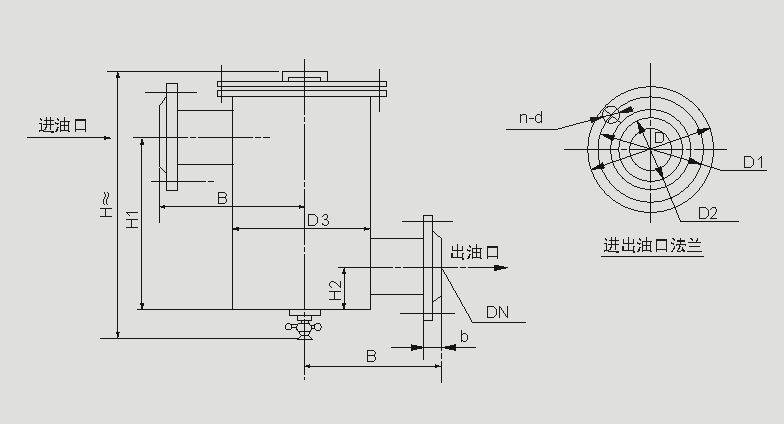

 三、外形结构及尺寸

​

连接法兰按JB 81-59的规定（PN=1MPa）
四、型号标注说明
公称通径为50mm的磁过滤器
​​
